【产品描述】
聚氨酯树脂防腐涂料由含羟基树脂、颜填料、助剂、溶剂等组成，与多异氰酸酯预聚物组成的双组分防腐涂料。
【产品又名】
聚氨酯面漆、聚氨酯防腐涂料、户外型聚氨酯防腐面漆、聚氨酯漆、聚氨酯树脂漆、聚氨酯树脂面漆、聚氨酯防腐面漆、聚氨酯树脂防腐面漆、聚氨酯涂料、聚氨酯树脂涂料
【参数】
| 产品品牌： | 戴森 |  |
| 产品名称： | 聚氨酯树脂防腐涂料 | |
| 产品型号： | S50-5 | |
| 包装规格： | 25kg/组 | |
组份配比： | 20:5 | |
| 漆膜颜色： | 各色 | |
| 闪点： | 约29ºC | |
| 施工方式： | 喷涂 辊涂 刷涂 |
【主要特性】
◆漆膜丰满坚韧，色彩光亮，装饰性好。
◆耐酸、耐碱、耐盐，耐海水，耐沸水的腐蚀和化工大气腐蚀。
◆良好的耐磨性和耐久性。
◆优良的低温固化性。
◆耐油、耐溶剂、耐水性能良好。
◆抗户外紫外光性，保色保光性好。
技术参数：HG/T 2454-2006
| 在容器中的状态： | 搅拌呈均匀状无硬块 |
| 耐冲击性： | ≥50cm |
| 耐弯曲性： | ≤2mm |
| 铅笔硬度: | 2H |
| 附着力: | 1级 |
| 遮盖率： | ≥0.90 |
| 耐酸性： | 168h漆膜无异常 |
| 耐碱性： | 168h漆膜无异常 |
【基本参数】
| 比重： | 约1.53kg/L（混合后） |
| 配比： | 甲组份（漆）:乙组份（固化剂）=20:5（质量比） |
| 干膜厚度： | 约35um |
| 理论用量： | 约110g/m²(以35um干膜计，不含损耗) |
| 干燥时间： | 表干≤1h，实干≤24h，干燥7d |
| 熟化时间： | 0.5h(23℃±2℃) |
| 适用期： | ≤8h（23℃±2℃） |
◆复涂间隔时间：
| 底材温度 | 0℃ | 25℃ | 35℃ |
| 短 | 4h | 2h | 1h |
| 长 | 72h | 46h | 36h |
【建议涂装道数】
◆2道
【产品用途】

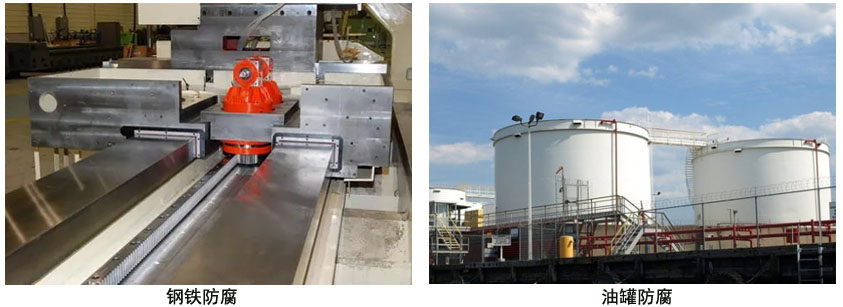

适用于油舱、油罐以及钢铁表面的防腐防锈涂装。
【前道配套】
◆聚氨酯铁红漆，聚氨酯云铁漆，环氧富锌漆，环氧铁红漆，无机富锌漆等。
【表面处理】
◆除净油污、杂物。
◆涂有车间可焊底漆的钢材：采用电工工具除锈达到St3级。
【施工条件】
◆底材温度须高于3℃，相对湿度须小于85%。
◆施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。
【涂装施工】
◆混合：本产品分为两罐装，组成一个单元。每次都必须按规定的配比，1次性混合、充分搅拌均匀，并在规定的混合使用期限内用完。
施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 |
无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²） | 0-5% |
空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% |
辊 涂 | / | / | 5%-10% |
稀 释 剂 | 聚氨酯系列专用稀释剂 | 聚氨酯系列专用稀释剂 | 聚氨酯系列专用稀释剂 |
【注意事项】
◆聚氨酯涂料属于化学反应性涂料，施工前必须充分搅拌均匀，放置一段时间进行熟化，经熟化后的涂料应在8h内用完，以免胶结浪费。
◆涂料使用后包装桶必须盖严密封，否则会受潮气、醇、水的作用而变质。
◆本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
【包 装】
◆甲组份（漆）：20kg桶装
◆乙组份（固化剂）：5kg桶装
【贮 存】
◆存放于通风干燥处，避免日光暴晒，有效贮12个月，超过贮存期，经检验合格仍可使用。
